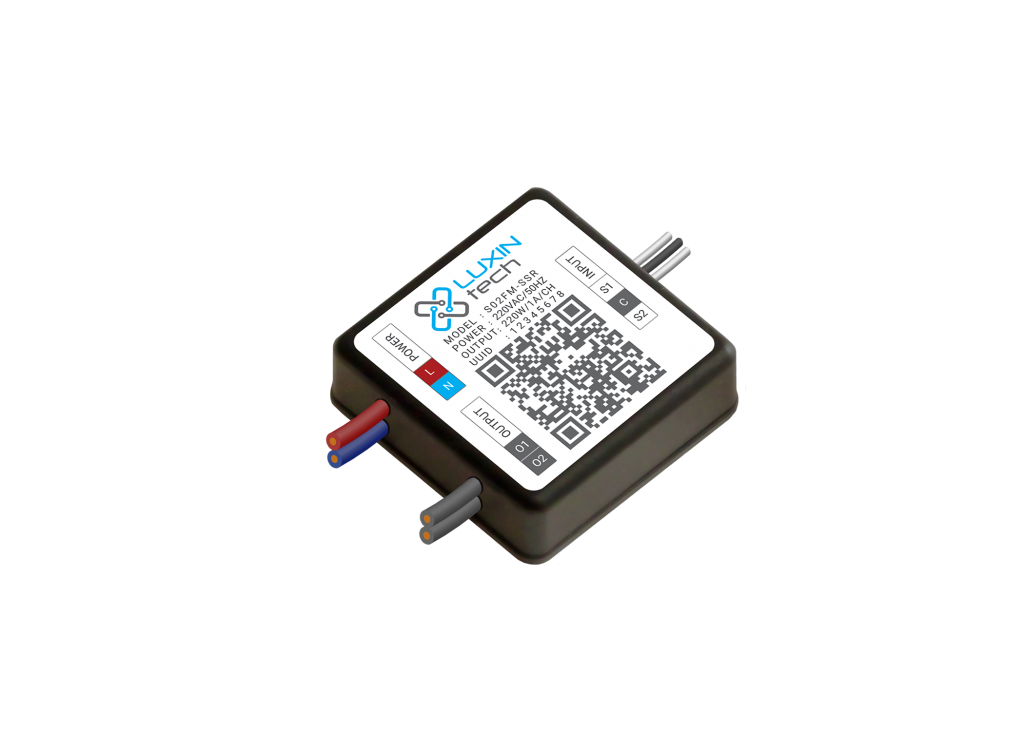

ماژول دو کاناله روشنایی هوشمند

ماژول دو کاناله روشنایی هوشمند لوکسین، برای کنترل سوئیچینگ دو سر خط روشنایی طراحی شده است
و مناسب استفاده پشت کلیدهای دیواری دو پل می‌باشد.
که در هر قسمتی از سرخط روشنایی، می۲تواند نصب شود.

این محصول به صورت بی‌سیم با هاب لوکسین در ارتباط است و با کنترل دستی نیز عمل می‌کند.

تبدیل کلیدهای سنتی به کلید هوشمند

ماژول دو کاناله روشنایی هوشمند لوکسین برای هوشمند کردن کلیدهای دو پل روشنایی طراحی شده است.

با استفاده از این محصول احتیاجی به تعویض کلید یا اینجاد تغییرات در سیم کشی ساختمان نیست.
به راحتی در هر مرحله‌ای از ساخت میتوان، فرایند هوشمند سازی ساختمان را انجام داد.
کافیست سیم‌های برق متصل به کلیدهای ساختمان را باز کرده و به ماژول روشنایی هوشمند متصل کنید.

بدین ترتیب کلید روشنایی شما به راحتی تبدیل به یک کلید هوشمند می شود.

همچنین می توان خروجی‌های متصل به ماژول دو کاناله روشنایی هوشمند را در سناریوها و برنامه‌های زمان بندی استفاده کنید.
و آنها را به همراه سایر خطوط روشنایی در گروه‌های مختلف قرار دهی.
و همه کنترل‌های ممکن را از هر نقطه ای از جهان در دست داشته باشید.

ماژول دو کاناله روشنایی هوشمند

آیا با استفاده از ماژول دو کاناله روشنایی هوشمند عملکرد سنتی کلید ها از بین میرود؟

البته کلید دیواری شما به صورت سنتی قابل کنترل خواهد بود.

این تنها صورت قضیه است.
در باطن کلید شما تنها یک ورودی برای سیستم خانه هوشمند است.
ماژول دو کاناله روشنایی هوشمند مدیریت روشن و خاموش بودن سرخط های روشنایی متصل را بر عهده می گیرد.

روشن یا خاموش بودن روشنایی شما از طریق ورودی‌های متصل به ماژول به شما خبر داده می شود.

نحوه نصب این ماژول خیلی ساده است.

فاز متصل به کلید را باز کرده و به تغذیه ماژول ببندید.
یک سیم نول هم باید به تغذیه ماژول وصل کنید.
خطوط فرمان را از کلید باز کرده و به خروجی های ماژول وصل کنید (سیم های خاکستری).
و سیم های ورودی موجود در قسمت بالای ماژول را به کلید متصل کنید.
سیم مشکی به مشترک کلید و سیم های سفید را به هر یک از پل‌ها وصل کنید.
بدین ترتیب فاز و نول وارد کلید شده اند.

در ادامه ماژول دوکاناله روشنایی هوشمند را پشت مکانیزم کلید و داخل دیوار جاگذاری می‌کنید.
در صورتی که در مراحل ساخت از قوطی های عمق دار استفاده کرده باشید مشکلی با جا شدن ماژول پشت کلید نخواهید داشت.
ولی در صورت استفاده از قوطی های سایز استاندارد احتمالا لازم است پشت قوطی را شکاف دهید تا ماژول داخل دیوار جا شود.

دقت کنید که راه اندازی نرم افزاری ماژول با استفاده از کد QR چاپ شده بر روی لیبل آن انجام میشود.
پس در صورتی که هنگام نصب مکانیکی، امکان راه اندازی نرم افزاری وجود نداشته باشد
لازم است که از لیبل محصول عکس با کیفیت تهیه کرده و مشخص کنید که هر ماژول پشت کدام کلید نصب شده است.

در انتها می توانید مکانیزم را بسته و رویه کلید را جا اندازید.
تنظیمات پیش فرض ماژول دو کاناله روشنایی هوشمند برای روشن کردن سرخط با پایین دادن کلید و خاموش کردن آن با بالا دادن کلید می‌باشد.

با اضافه کردن این ماژول، دو ورودی قطع و وصل، دو خروجی سوئیچینگ و ویجت های مربوط به آن، به اپ شما اضافه می‌شود.

این ورودی و خروجی ها را میتوانید در برنامه های زمان بندی و سناریو ها استفاده کنید.

مدل S2LT-SSR1
ورودی  220VAC
تعداد خروجی  2
پروتکل ارتباطی  LoRa
خروجی  1A/Channel
توان مصرفی 50-150mW
433MHz
ابعاد بسته بندی cm 5*7*7
ابعاد محصول 51*51*20 mm
رله OMRON G3MB220-P
توان سیگنال 100mW
